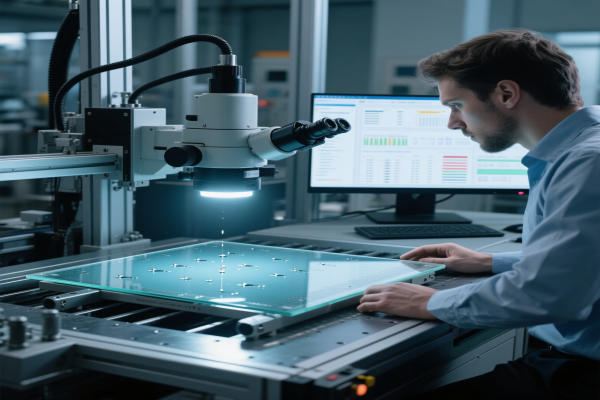

在半導體與顯示技術迭代加速的 2025 年，玻璃基板因優異的電氣絕緣性與機械穩定性，成為支撐高端電子器件的核心材料。作為其關鍵加工設備，激光鉆孔技術正以 “高精度、高速度、高適應性” 的特性，重塑行業生產范式。本文將從應用場景、效率提升與未來趨勢三大維度，解析激光鉆孔設備如何破解玻璃基板加工難題。

一、精準加工：應對多元材料的技術適配

激光鉆孔設備通過波長、脈沖寬度與能量密度的組合調控，實現對不同玻璃基板的定制化加工：

• 超薄玻璃（UTG）：采用飛秒激光（脈沖寬度 <500fs）的 “層剝式” 加工，每次脈沖去除 0.1-0.3μm 厚度材料，避免應力集中導致的基板破裂，適用于 0.1mm 以下柔性玻璃的微孔加工；

• 高硬度玻璃：針對康寧大猩猩玻璃（莫氏硬度 7 級），設備通過 1064nm 紅外激光與振鏡高速掃描結合，實現 50μm 孔徑的高效加工，速度達 200 孔 / 秒，較紫外激光方案提升 30%；

• 復合基板：在玻璃 - 聚酰亞胺復合層加工中，設備可識別材料界面，自動調整激光能量，確保玻璃層完全去除的同時不損傷柔性基底，加工良率≥99%。

二、全場景應用：從消費電子到半導體的深度滲透

1. 消費電子：推動折疊屏與穿戴設備創新

• 折疊屏手機鉸鏈孔：在 0.3mm 厚度的 UTG 基板上加工直徑 150μm 的鉸鏈連接孔，設備通過振動抑制平臺與激光能量動態補償，實現 ±5μm 的定位精度，保障折疊屏的開合可靠性；

• 智能手表玻璃蓋板：加工直徑 20μm 的麥克風拾音孔，孔壁垂直度≥89°，配合抗反射涂層工藝，提升設備的防水性能與聲音采集靈敏度。

2. 半導體封裝：開啟 2.5D/3D 集成新時代

• 玻璃中介層（Glass Interposer）：在 6 英寸玻璃晶圓上加工 10 萬級密度的 TGV 通孔（直徑 50μm，深度 500μm），設備通過多頭并行加工技術，單晶圓處理時間≤15 分鐘，滿足大規模量產需求；

• 功率芯片封裝基板：針對氮化鎵（GaN）功率芯片的散熱需求，在玻璃基板上加工直徑 1mm 的散熱孔陣列，孔間距精度≤±10μm，確保芯片與散熱片的無縫貼合。

3. 新能源與航空航天：嚴苛環境下的可靠性保障

• 光伏玻璃鉆孔：在 3.2mm 厚度的光伏玻璃上加工引線孔，設備通過 CO?激光與 CCD 視覺定位結合，實現孔位與電路圖案的精準對齊，加工速度達 50 孔 / 分鐘，助力 BIPV（建筑光伏）組件的標準化生產；

• 航空玻璃加工：針對耐高壓的石英玻璃（厚度 2-5mm），設備采用脈沖串疊加技術，將鉆孔時間縮短至傳統機械加工的 1/3，且孔邊緣強度提升 20%，滿足航空窗玻璃的安全性要求。

三、效率革新：數據驅動的生產優化

1.工藝參數智能化

• 內置材料數據庫，支持 20 + 玻璃材質的一鍵參數調用，新物料調試時間從 4 小時縮短至 30 分鐘；

• 基于機器學習的能量預測模型，可根據基板批次差異自動調整激光功率，將孔徑一致性提升至 99.2%。

  2.硬件架構升級

• 雙工位交換平臺設計，實現上料、加工、下料同步進行，設備利用率從 60% 提升至 90%；

• 集成自動對焦系統（精度 ±1μm），解決傳統人工調焦耗時久、誤差大的問題，單批次基板加工耗時減少 40%。

  3.成本對比優勢
  | 指標 | 激光鉆孔設備 | 傳統機械鉆孔 |
  | 單孔加工成本 | 0.008 元 | 0.035 元 |
  | 日均產能（8 小時）| 12 萬孔 | 4 萬孔 |
  | 良品率 | 98.5% | 82% |

四、未來趨勢：柔性化、綠色化與集成化

1.柔性制造技術

• 開發可彎曲振鏡系統，支持曲面玻璃基板（曲率半徑≥50mm）的鉆孔加工，適配車載弧形顯示屏等異形產品；

• 模塊化設計實現 2-8 頭自由組合，可在 1 小時內完成從微孔（5μm）到通孔（1mm）的設備配置切換。

  2.綠色加工工藝

• 采用光纖激光替代傳統氣體激光，能耗降低 60%，且無有害氣體排放；

• 廢水回收系統實現 95% 的冷卻水循環利用，單臺設備年節水達 500 噸。

  3.全流程集成方案

• 與自動上下料機器人、AOI 檢測設備聯動，構建 “加工 - 檢測 - 分揀” 一體化產線，人工干預率降至 5% 以下；

• 支持 MES 系統數據對接，實時追溯每片基板的加工參數，滿足 IATF 16949 等嚴苛質量體系要求。

五、行業洞察：破解玻璃基板加工三大痛點

Q1：小孔徑加工時如何避免孔型畸變？
A：通過 “螺旋掃描 + 中心定點燒蝕” 復合工藝，先以低能量激光勾勒孔輪廓，再集中能量去除中心材料，可將圓度誤差控制在 1% 以內。

Q2：厚玻璃基板鉆孔效率低怎么辦？
A：采用 “分層加工 + 錐度補償” 技術，將 5mm 厚度基板分 10 層加工，每層調整激光入射角，配合高壓氣流排渣，加工速度提升至 1.2mm / 分鐘。

Q3：如何平衡鉆孔速度與孔壁質量？
A：設備支持 “速度 - 質量” 模式切換：高精度模式下孔壁粗糙度 Ra≤0.3μm，適合半導體封裝；高速模式下速度提升 50%，適合對精度要求較低的消費電子領域。

結語：開啟玻璃基板加工的 “激光時代”

從微米級的消費電子到納米級的半導體封裝，激光鉆孔設備正以技術創新突破材料加工極限。隨著玻璃基板在高端制造中的應用場景不斷拓展，該設備將從 “單一加工工具” 升級為 “智能生產單元”，通過與 AI、物聯網的深度融合，實現加工過程的自感知、自決策、自優化。對于玻璃基板產業鏈而言，擁抱激光鉆孔技術不僅是效率的提升，更是搶占下一代高端制造制高點的關鍵一步。
