隨著芯片晶源向微型化、高集成化發展，微孔加工質量成為決定芯片性能的核心因素。飛秒激光鉆孔設備憑借“冷加工”優勢，已成為替代傳統機械、普通激光鉆孔的主流選擇。但不同芯片場景對設備參數、功能的需求差異顯著，若選型不當，不僅無法發揮設備價值，還可能增加生產成本——本文將從場景適配、核心參數、運維成本三方面，梳理飛秒激光鉆孔設備的選型要點，幫助芯片企業精準匹配需求。

一.不同芯片場景下，飛秒激光鉆孔設備的適配要求

芯片類型不同，對微孔直徑、深度、材料特性的要求差異極大，這也決定了飛秒激光鉆孔設備的選型方向需針對性調整，避免 “一刀切” 式采購。

1.功率半導體晶源（SiC/GaN）的設備參數要求

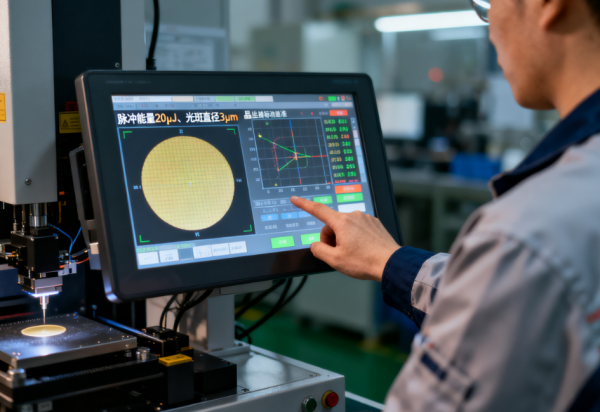

功率半導體（如 IGBT、MOSFET）多采用碳化硅、氮化鎵等硬脆材料，且需通過微孔實現高效散熱，因此飛秒激光鉆孔設備需滿足三大核心要求：一是脈沖能量范圍，建議選擇 10-50μJ 的設備，確保穿透 200-500μm 厚的 SiC 晶源時不產生分層；二是重復頻率，推薦 50-100kHz，平衡加工效率與微孔內壁光滑度（Ra 值需≤0.3μm）；三是輔助氣體系統，需搭配氮?dú)獗Ｗo(hù)功能，防止加工過程中 SiC 材料氧化，避免微孔內壁出現雜質層。某新能源汽車芯片企業數據顯示，按此參數選型的飛秒激光鉆孔設備，SiC 晶源加工良率可達 99.1%，比參數不匹配的設備高 12%。

2.射頻與圖像傳感器芯片的設備功能適配

5G 射頻芯片晶源的微孔用于信號互聯，對阻抗一致性要求極高，飛秒激光鉆孔設備需具備 “脈沖整形” 功能，通過調整脈沖波形使微孔孔徑偏差≤0.5μm，確保阻抗誤差小于 2%；同時需支持 “三維路徑規劃”，應對射頻芯片晶源的非平面微孔加工需求。

CMOS 圖像傳感器芯片晶源的微孔需滿足透光性要求，飛秒激光鉆孔設備的聚焦精度需達到 ±0.2μm，避免因光斑偏移導致微孔邊緣出現陰影區；此外，設備需搭載 “缺陷檢測模塊”，加工后實時檢測微孔直徑、垂直度，減少后續檢測環節的工作量。某圖像傳感器廠商反饋，具備這些功能的飛秒激光鉆孔設備，可使傳感器像素不良率降低至 0.3% 以下。

3.前沿芯片領域的設備預留升級空間

量子芯片、先進封裝芯片的微孔尺寸已向 2μm 以下發展，選型時需關注飛秒激光鉆孔設備的 “功率擴展能力”—— 優先選擇可升級至 10μJ 以下脈沖能量的設備，避免未來因工藝升級需重新采購；同時需支持 “多波長切換”（如 1064nm 與 532nm），適配未來可能出現的新型柔性晶源材料。

二.飛秒激光鉆孔設備選型的核心指標，避開采購誤區

除場景適配外，設備的核心性能指標直接影響長期使用成本，選型時需重點關注以下四點，避免陷入 “只看價格不看性價比” 的誤區。

1.定位精度與穩定性，決定長期加工一致性

飛秒激光鉆孔設備的定位精度需以 “動態定位” 數據為準，而非靜態參數 —— 部分設備靜態定位精度達 ±0.3μm，但動態加工時因振鏡響應延遲，精度會降至 ±1μm，導致批量加工中微孔位置偏差增大。建議選型時要求廠商提供 “連續加工 1000 個微孔后的位置偏差報告”，確保動態定位精度穩定在 ±0.5μm 以內。此外，設備的導軌材質需為花崗巖或高精度合金，減少長期使用后的形變，延長精度校準周期（理想周期為 6-12 個月，而非 3-6 個月）。

2.耗材壽命與更換成本，影響運維支出

飛秒激光鉆孔設備的核心耗材為 “激光晶體” 與 “振鏡鏡片”，選型時需確認激光晶體壽命（推薦≥10000 小時，而非 5000 小時），單次更換成本控制在設備總價的 5% 以內；振鏡鏡片需采用增透膜技術，透光率≥99.5%，減少能量損耗的同時延長壽命（≥8000 小時）。按此標準選型，單臺飛秒激光鉆孔設備年均耗材成本可控制在 2-3 萬元，比低壽命耗材設備節省 60%。

3.自動化集成能力，適配工廠產線需求

若芯片企業為規模化生產，飛秒激光鉆孔設備需支持 “自動化上下料” 接口，可與晶圓傳送系統對接，減少人工操作；同時需具備 “MES 系統互聯” 功能，實時上傳加工數據，便于產線管理。某大型芯片代工廠測算，具備自動化集成能力的飛秒激光鉆孔設備，單臺設備可減少 2 名操作人員，年人工成本節省 15-20 萬元。

4.售后服務與技術支持，規避停機風險

飛秒激光鉆孔設備的技術復雜度高，選型時需關注廠商的售后服務能力：一是響應時間，要求故障后 24 小時內上門；二是備件庫存，核心部件（如激光模塊、振鏡）需有現貨，避免停機超過 48 小時；三是技術培訓，廠商需提供操作人員與維護人員的免費培訓，確保設備快速投產。某芯片企業因忽視售后，曾因設備故障停機 72 小時，直接損失超 50 萬元。

三.飛秒激光鉆孔設備的運維與成本控制，提升投資回報

選型后，科學的運維的成本控制可進一步提升飛秒激光鉆孔設備的投資回報，延長設備使用壽命。

1.日常維護要點，降低故障概率

每日開機前需檢查激光光路清潔度，用專用擦拭紙清潔鏡片，避免灰塵導致能量損耗；每周檢查冷卻系統水質，確保電阻率≥15MΩ，防止水垢堵塞管路；每月校準聚焦光斑位置，確保偏差不超過 0.3μm。按此維護流程，飛秒激光鉆孔設備的故障發生率可降低 70%，平均無故障運行時間（MTBF）提升至 800 小時以上。

2.成本對比：飛秒激光鉆孔設備 vs 傳統設備

從長期成本來看，飛秒激光鉆孔設備的投資回報優勢顯著：以加工 12 英寸硅片為例，飛秒激光鉆孔設備初期投入雖比機械鉆孔高 50%，但年均維護成本僅為機械鉆孔的 30%（機械鉆孔需頻繁更換鉆頭，年均耗材成本 8-10 萬元）；同時，飛秒激光鉆孔設備的良率比普通激光鉆孔高 11%，按單批次 100 片晶圓、每片價值 5000 元計算，年節省成本超 200 萬元，2-3 年即可收回初期投入差。

結語：科學選型飛秒激光鉆孔設備，助力芯片企業降本提效

在芯片制造競爭日益激烈的當下，飛秒激光鉆孔設備的選型已不再是 “技術采購”，而是 “戰略決策”。通過結合芯片場景適配要求、聚焦核心性能指標、做好運維成本控制，企業可充分發揮飛秒激光鉆孔設備的優勢，在提升加工精度與良率的同時，降低長期生產成本。未來，隨著飛秒激光技術的持續迭代，飛秒激光鉆孔設備將進一步適配更多芯片場景，成為芯片企業突破制造瓶頸、提升市場競爭力的關鍵裝備。
