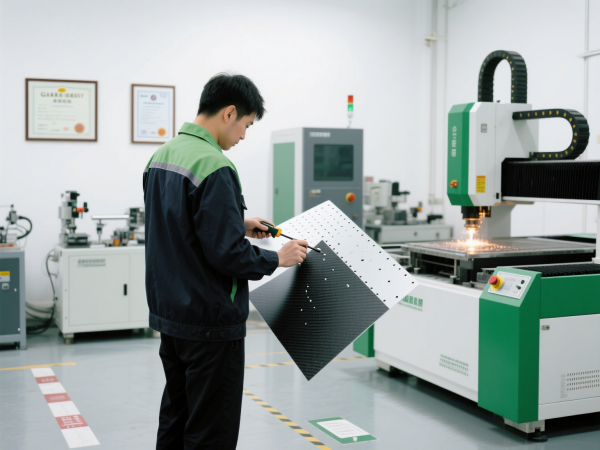

在復合材料加工領域，碳纖維薄板以其卓越的比強度性能，成為高端裝備輕量化的核心材料。然而其特殊的層間結構，讓鉆孔加工成為制約產業應用的關鍵瓶頸。激光鉆孔技術的出現，通過非接觸式熱加工原理，系統性解決了傳統機械加工的精度、效率與質量難題。本文將從工藝參數優化、設備選型要點、典型缺陷預防等維度，構建碳纖維薄板激光鉆孔的完整解決方案。

一、激光鉆孔工藝的核心參數控制體系

1. 能量參數配置策略

激光功率與脈沖頻率的協同調節，直接決定材料的去除方式：

• 薄板加工（≤1.5mm）：采用峰值功率 60-100W、頻率 40-60kHz 的組合，利用高頻脈沖的疊加效應實現材料逐層汽化，熱影響區可控制在 50μm 以內

• 中厚板加工（1.5-5mm）：建議降低頻率至 20-30kHz，提升單脈沖能量，配合 0.5MPa 輔助氣體吹掃，確保熔渣有效排出
  某無人機制造商實測數據顯示，通過功率頻率動態調整，3mm 厚度碳纖維板的鉆孔時間從 1.2 秒 / 孔縮短至 0.8 秒 / 孔，且分層缺陷率下降 67%。

2. 運動控制技術要點

數控系統的插補精度與加速度控制，是保證孔位精度的關鍵：

• 定位精度：需選用分辨率≤0.001mm 的伺服電機，配合直線光柵尺反饋，實現 ±0.015mm 的定位精度

• 加工速度：對于直徑 2mm 以下小孔，建議控制在 100-200mm/min，避免高速移動導致的光斑偏移；大孔加工可提升至 300-500mm/min
  五軸聯動設備在曲面加工時，需啟用激光頭姿態補償算法，確保加工角度偏差≤0.1°，這對航空航天曲面部件加工至關重要。

3. 輔助氣體應用方案

氣體類型與壓力的選擇，直接影響孔壁質量：

二、設備選型的五大核心指標解析

1. 激光器類型的技術對比

光纖激光器憑借性價比優勢占據 80% 以上市場份額，適合大多數汽車、通用航空領域；紫外與超快激光則在消費電子微加工中不可或缺。

2. 聚焦系統的性能參數

• 焦距選擇：短焦距（100mm）適合小孔加工（≤1mm），長焦距（200mm）用于大厚度材料或曲面加工

• 光斑質量：需選擇 M2<1.3 的高光束質量激光器，配合消色差聚焦鏡片，確保 100μm 以下光斑直徑

• 動態聚焦：具備自動焦距調節功能的設備，可適應 ±5mm 的高度變化，加工曲面部件時效率提升 40%

3. 數控系統的智能化水平

• 自動對刀：通過激光測距儀實現工件表面定位，對刀時間 < 5 秒，重復精度 ±0.01mm

• 加工編程：支持 DXF/DWG 文件導入，內置碳纖維加工工藝庫，可自動生成鉆孔路徑與參數

• 狀態監控：實時顯示激光功率、氣壓、加工坐標等數據，異常時自動停機并報警

4. 工作臺結構的選型要點

• 龍門式：適合加工尺寸 > 1000mm 的大型部件，負載能力強但精度稍低（±0.02mm）

• 懸臂式：緊湊設計適合中小尺寸加工（≤500mm），定位精度可達 ±0.01mm

• 真空吸附：針對 0.5mm 以下薄板，需配置氣壓可調的真空夾具，防止加工時材料翹曲

5. 能耗與維護成本

• 典型光纖激光鉆孔機功率約 5-15kW，每小時耗電 8-12 度，較傳統機械加工節省 30% 能耗

• 激光頭維護周期≥2000 小時，主要更換聚焦鏡片（成本約 2000 元 / 次），遠低于機械鉆床的刀具損耗（日均 500 元以上）

三、典型加工缺陷預防與解決方案

1. 分層缺陷的多維度控制

• 成因分析：軸向壓力（機械加工）或熱應力積累（激光加工）超過層間結合強度

• 激光工藝對策：

  • 采用 "先周邊后中心" 的螺旋掃描路徑，減少單次能量輸入

  • 加工前進行 30-50℃預熱，降低材料內部應力差異

  • 厚度 > 3mm 時，分 2-3 層加工，每層間隔 2 秒冷卻

2. 孔壁粗糙的改善方案

• 檢測標準：航空航天部件要求孔壁粗糙度 Ra≤6.3μm，汽車部件可放寬至 Ra≤12.5μm

• 優化措施：

  • 提升脈沖頻率至 50kHz 以上，采用重疊率 30% 的掃描策略

  • 改用氮?dú)獯祾撸浜?0.8MPa 氣壓清除熔融殘?jiān)?

  • 加工后進行激光微熔修邊，耗時增加 10% 但粗糙度可降低 40%

3. 孔徑偏差的控制方法

• 精度要求：精密加工需控制在 ±0.02mm，常規加工 ±0.05mm 可接受

• 控制手段：

  • 每班次首件檢測時，使用 20 倍電子顯微鏡測量孔徑

  • 建立功率 - 孔徑補償模型，根據實測數據自動調整激光參數

  • 環境溫度控制在 25±2℃，避免熱膨脹導致的機械誤差

四、不同厚度碳纖維板的加工方案對比

五、加工現場的環境管理要點

1. 潔凈度：保持萬級潔凈車間（塵埃顆粒≤0.5μm），避免雜質影響激光傳輸

2. 溫濕度：溫度 20-28℃，濕度 40%-60%，防止鏡片結露或材料吸濕變形

3. 廢氣處理：配置活性炭吸附裝置，處理加工產生的樹脂熱解氣體（主要成分為 CO?、NOx）

4. 安全防護：安裝激光安全防護罩，操作人員需佩戴 OD4 + 級防護眼鏡

結語

激光鉆孔技術的成熟應用，標志著碳纖維薄板加工從 "經驗驅動" 邁向 "數據驅動" 的智能化階段。通過能量參數的精準調控、設備選型的科學匹配以及缺陷預防的體系化管理，企業能夠構建高效穩定的加工工藝鏈。對于正在推進輕量化轉型的制造企業而言，理解激光鉆孔的技術原理、掌握設備選型邏輯、優化現場工藝參數，是突破碳纖維加工瓶頸的關鍵三步。隨著技術的持續進步，激光鉆孔設備正與視覺檢測、工業機器人等技術深度融合，推動復合材料加工進入全流程智能化的新時代。
